CMT8041Wx代替ACML-7410 3.3V/5V 100-MBd高速CMOS数字隔离器-推荐产品-鼎联微电子(上海)有限公司 CMT8041Wx代替ACML-7410 3.3V/5V 100-MBd高速CMOS数字隔离器
ACML-7410
产品参数展示
双电源电压兼容- 3.3V和5V
宽工作温度范围(-40°C至+105°C)
支持100mbd以上的高速数据传输速率
较低的功耗-每通道典型15毫安
低传播延迟:最大36ns。
低传播延迟偏差
—通道到通道:最大4 ns。
—部件对部件:最大8ns。
低脉冲宽度失真:最大3 ns。
安全和监管部门的批准
UL认可
- 5600个VRMS，每个UL1577 1分钟
- CSA组件验收通知#5
IEC 60950 - 1
-基本绝缘，最大800 VRMS。工作电压
-增强绝缘，最大400 VRMS。工作电压
IEC 61010 - 1
-基本绝缘，最大800 VRMS。工作电压
-增强绝缘，最大400 VRMS。工作电压
IEC 60601 - 1
-两种患者保护方式，最大250 VRMS。工作电压
-两种操作保护方式，最大400 VRMS。工作电压
高共模暂态抗扰度:75 kV/µs min。
CMOS缓冲器输入输出
直流正确性
无铅
CMT8041Wx
产品参数展示
•增强电磁兼容性(EMC)
系统级 ESD、EFT、浪涌抗扰性
±8kV IEC 61000-4-2 跨隔离栅接触放电保护
低辐射
• 数据率：高达150 Mbps
• 宽电源电压范围：2.5 V 至 5.5 V
• 工作环境温度范围：-40°C to 125°C
• 稳健可靠的隔离栅：
可实现 40 年以上的预期使用寿命
高达 5 kVRMS 隔离额定值
高达 8 kV 浪涌能力
±200 kV/μs 典型 CMTI
• 默认输出高电平和低电平选项
• 低功耗，1 Mbps 时每通道的电流典型值为1.5mA
• 低传播延迟：典型值为 9 ns（由 5V 电源供电）
• SOIC16 封装 (宽体和窄体)

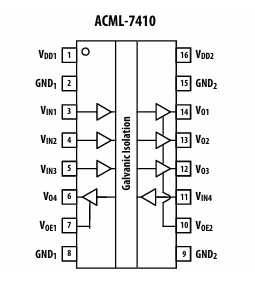

功能框图
功能框图
