CMT8100N替代ISO1640BDR, 具有增强EMC和gpio功能的ISO164x热插拔双向I2C隔离器-推荐产品-鼎联微电子(上海)有限公司•稳健的隔离双向、I2C兼容通信
–ISO1640：双向SDA和SCL通信
–ISO1641：双向SDA和单向SCL通信
–ISO1642/3/4：具有2个或3个单向GPIO通道的双向SDA和SCL通信
–热插拔SDA和SCL
•高达1.7 MHz的双向数据传输操作
•最多3个额外的单向隔离GPIO通道，支持50 Mbps的速度
•具有增强EMC的强健隔离屏障：
–>450 VRMS工作电压（D-8）和1500 VRMS工作压力（DW-16）下的100年预计寿命
–根据UL1577，最高5000 VRMS隔离等级
–高达10 kV的强化浪涌能力
–±100 kV/μs典型CMTI
–±8 kV IEC-ESD 61000-4-2隔离栅接触放电保护
–SCL2和SDA2上的同侧±8 kV IEC-ESD无电源接触放电（2侧）
•供电范围：3 V至5.5 V（1侧）和2.25 V至5.5伏（2侧）
•开漏输出，具有3.5毫安（第1侧）和50毫安（第2侧）电流吸收能力
•最大电容负载：80 pF（侧面1）和400 pF（背面2）

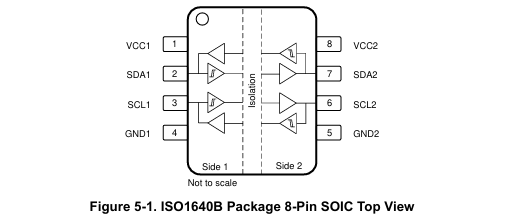

•16-SOIC（DW-16）和8-SOIC（D-8）封装
选项
•-40°C至+125°C工作温度
•安全相关认证（计划中）：
–UL 1577部件识别程序
–DIN VDE V 0884-11
–IEC 62368-1、IEC 61010-1、IEC 60601-1和GB4943.1-2011认证
•高达 3750/5000 Vrms 的绝缘电压
•I2C 时钟速率:高达2MHZ
•电源电压:2.5V至5.5V
•高CMTI: 150 kV/us
•芯片级 ESD:HBM，±8 kV
•高系统级 EMC 性能:
•增强的系统级 ESD、EFT、浪涌能力
•隔离栅寿命:>40年
•低功耗:1.5mAch(1 Mbps)
•低传播延时:<15 ns
•工作温度:-40℃~125℃
•符合 RoHS 标准封装:
SOIC-8 窄体
SOIC-16 宽体
•安全认证
UL 认证：UL1577，3750 / 5000 Vrms， 1 分钟
符合 GB4943.1-2011 CQC 认证
CSA 组件，5A
DIN VDE V 0884-11:2017-01
