CMT8042W1替代ISO6731DWR,通用三通道数字隔离器

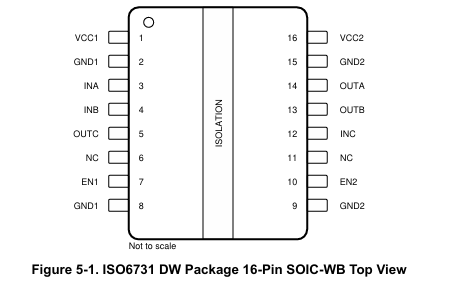

ISO6731DWR
产品参数展示

•双通道，CMOS输出功能隔离器

•50Mbps数据速率

•坚固的SiO2隔离屏障，±150kV/μs

典型CMTI

•功能隔离(8-REU):

- 200VRMS，工作电压280VDC

- 570VRMS, 800VDC瞬态电压(60s)

•功能隔离(8-D):

- 450VRMS, 637VDC工作电压

- 707VRMS, 1000VDC瞬态电压(60s)

•可在一个紧凑的8-REU包装>2.2mm爬电

•宽电源范围:1.71V至1.89V和2.25V至5.5V

•1.71V到5.5V电平转换

•默认输出高(ISO652x)和低(ISO652xF)选项

•宽温度范围:-40°C至125°C

•每通道1.8mA，在3.3V时典型的1Mbps

•低传播延迟:在3.3V时典型11ns

•强大的电磁兼容性(EMC) -系统级ESD, EFT和浪涌抗扰度-超低发射

•无铅dfn (8-REU)封装和窄SOIC (8-D)封装选项

CMT8042W1
产品参数展示

•增强电磁兼容性(EMC)

 系统级 ESD、EFT、浪涌抗扰性

 ±8kV IEC 61000-4-2 跨隔离栅接触放电保护

   低辐射

• 数据率：高达150 Mbps

• 宽电源电压范围：2.5 V 至 5.5 V

• 工作环境温度范围：-40°C to 125°C

• 稳健可靠的隔离栅：

  可实现 40 年以上的预期使用寿命

  高达 5 kVRMS 隔离额定值

  高达 8 kV 浪涌能力

  ±200 kV/μs 典型 CMTI

• 默认输出高电平和低电平选项

• 低功耗，1 Mbps 时每通道的电流典型值为1.5mA

• 低传播延迟：典型值为 9 ns（由 5V 电源供电）

• SOIC16 封装 (宽体和窄体)

功能框图
功能框图
产品规格书下载
ISO6731DWR.pdf
产品规格书下载
CMT8042W1.pdf
