CMT8260W0替代ISO6760LNDWR,具有集成联锁和鲁棒EM的六通道增强数字隔离器-推荐产品-鼎联微电子(上海)有限公司•具有集成联锁功能的ISO6760–设计用于支持相邻通道的相反极性–三组成对联锁通道
•坚固的隔离屏障：–1500 VRMS工作电压下的高寿命–高达5000 VRMS隔离额定值–高达10 kV浪涌能力–±130 kV/μs典型CMTI
•供电范围广：1.71 V至1.89 V和2.25 V至5.5 V
•通道输出非反相（ISO6760L）和反相（ISO670LN）选项
•50 Mbps数据速率
•1.71 V至5.5 V电平转换
•温度范围广：-40°C至125°C
•每个通道1.4毫安，典型速度为1 Mbps
•强大的电磁兼容性（EMC）–系统级ESD、EFT和浪涌抗扰性–低排放

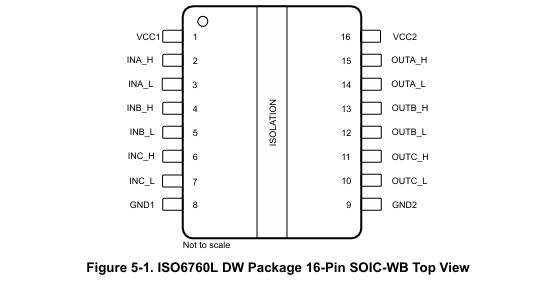

•宽SOIC（DW-16）封装
•安全相关认证：–DIN EN IEC 60747-17（VDE 0884-17）–UL 1577组件识别程序–IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1认证
• 安全相关认证
DIN VDE V 0884-11: 2017-01
符合 UL 1577 组件认证
CSA 认证，符合 IEC 60950-1, IEC 62368-1, IEC 61010-1 and IEC 60601-1 终端设备标准
符合 GB4943.1-2022 的 CQC 认证
符合 EN 60950-1, EN 62368-1 和 EN 61010-1 标准的 TUV 认证。
•增强电磁兼容性(EMC)
系统级 ESD、EFT、浪涌抗扰性
±8kV IEC 61000-4-2 跨隔离栅接触放电保护
低辐射
• 数据率：高达150 Mbps
• 宽电源电压范围：2.5 V 至 5.5 V
• 工作环境温度范围：-40°C to 125°C
• 稳健可靠的隔离栅：
可实现 40 年以上的预期使用寿命
高达 5 kVRMS 隔离额定值
高达 8 kV 浪涌能力
±250 kV/μs 典型 CMTI
• 默认输出高电平和低电平选项
• 低功耗，1 Mbps 时每通道的电流典型值为1.5mA
• 低传播延迟：典型值为 9 ns（由 5V 电源供电）
• SOIC16 封装 (宽体和窄体)
