CMT8602B-W替代ADuM4221BRIZ,半桥栅驱动器可调死区时间，4 A输出-推荐产品-鼎联微电子(上海)有限公司4 A峰值电流(<2 Ω RDSON_x)
2.5 V ~ 6.5 V逻辑输入电压
4.5 V至35v输出电源电压
UVLO VDD1正向门限:最大2.5 V
VDDA和VDDB的多个UVLO选项正在进行中
阈值
A级:最大4.5 V
B级:最大7.5 V
C级:最大11.6 V
精确定时特性
最大传播延迟44ns

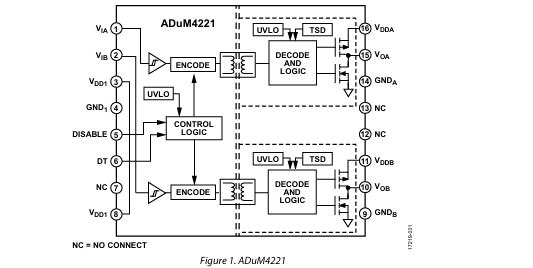

可调死区时间和双输入(ADuM4221)
可调死区时间和单输入(ADuM4221-1)
无死区控制和双输入(adum4222 -2)
CMOS输入逻辑电平
高共模暂态抗扰度:150 kV/μs
高结温操作:125°C
默认低输出
安全和监管批准(待定)
UL认证符合UL 1577
5700 V有效值，持续1分钟
CSA部件验收通知
VDE合格证书
DIN V VDE V 0884-11: VIORM = 849 V峰值
增加爬电宽体，16-SOIC-IC
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装
