CMT8602A-N替代ADuM3221ARZ ，4A输出 双通道栅极隔离驱动器-推荐产品-鼎联微电子(上海)有限公司 CMT8602A-N替代ADuM3221ARZ ，4A输出 双通道栅极隔离驱动器
ADuM3221ARZ
产品参数展示
4 A峰值输出电流
精确的定时特性
最大60 ns隔离器和驱动器传播延迟
最大5 ns信道间匹配
高结温运行：125°C
3.3 V至5 V输入逻辑
4.5 V至18 V输出驱动
2.5 V VDD1时的UVLO
4.1 V VDD2时的ADuM3220A/ADuM3221A UVLO
7.0 V VDD2时的ADuM3220B/ADuM3221B UVLO
>150°C时的热停堆保护
ADuM3220上的输出直通逻辑保护
默认低输出
高频操作：直流至1 MHz
CMOS输入逻辑电平
高共模瞬态抗扰度：＞25 kV/μs
增强的系统级ESD性能符合IEC 61000-4-x
CMT8602A-N
产品参数展示
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装

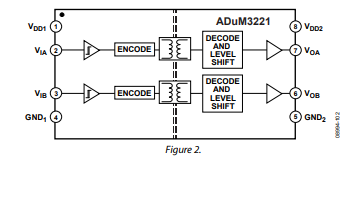

功能框图
功能框图
