CMT8602C-N代替ADuM4122CRIZ，4A电流单通道隔离栅极驱动器-推荐产品-鼎联微电子(上海)有限公司 CMT8602C-N代替ADuM4122CRIZ，4A电流单通道隔离栅极驱动器
ADuM4122CRIZ
产品参数展示
每个输出引脚2 A输出电流（<3ΩRDSON_X）
3 A峰值短路电流
3.3 V至6.5 V，VDD1
4.5 V至35 V，VDD2
正向阈值，3.3 V VDD1时的UVLO
多个正向阈值，VDD2上的UVLO选项
A级：4.4 V（典型）正向阈值，UVLO
B级：7.3 V（典型）正向阈值，UVLO
C级：11.3 V（典型）正向阈值，UVLO
精确的定时特性
下降沿的最大传播延迟为48 ns
CMOS输入逻辑电平
高共模瞬态抗扰度：>150 kV/µs
高结温运行：125°C
默认低输出
可选择的转换速率控制
CMT8602C-N
产品参数展示
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装

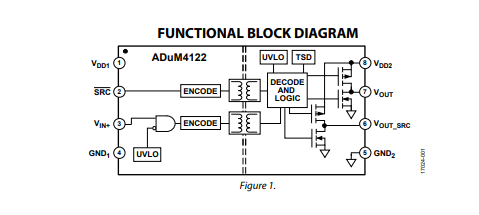

功能框图
功能框图
