CMT8602C-W替代UCC20520DW 4-A, 6-A, 5.7 kvrms单输入隔离双通道栅极驱动器-推荐产品-鼎联微电子(上海)有限公司 CMT8602C-W替代UCC20520DW 4-A, 6-A, 5.7 kvrms单输入隔离双通道栅极驱动器
UCC20520DW
产品参数展示
•单输入，双输出
•工作温度范围:-40至125°C
•开关参数:
-典型的传播延迟为19ns
-最小10-ns脉冲宽度
-最大延迟匹配5ns
- 6ns最大脉宽失真
•共模暂态抗扰度(CMTI)大于100 v /ns
•浪涌抗扰度高达12.8 kv
•隔离屏障寿命>40年
•4-A峰值源，6-A峰值汇输出
•TTL和CMOS兼容输入
•3-V至18v输入VCCI范围与数字和模拟控制器接口
•高达25v VDD输出驱动电源
•可编程死区时间
•抑制短于5ns的输入脉冲和噪声瞬态
•快速禁用电源排序
•行业标准宽体SOIC-16 (DW)包
CMT8602C-W
产品参数展示
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装

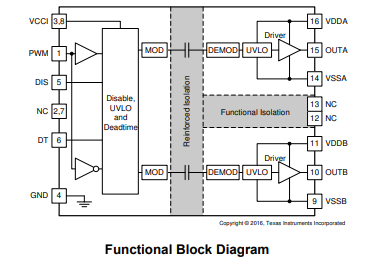

功能框图
功能框图
