CMT8602C-W代替NCV57530DWKR2G 隔离双通道IGBT栅极驱动器-推荐产品-鼎联微电子(上海)有限公司 CMT8602C-W代替NCV57530DWKR2G 隔离双通道IGBT栅极驱动器
NCV57530DWKR2G
产品参数展示
•高峰值输出电流（±6.5 A）
•可配置为双低侧或双高侧或半桥驱动器
•可编程重叠或停滞时间控制
•禁用引脚以关闭电源序列输出（NCx57540）
•独立驱动器控制的启用引脚（NCx57530）
•短路期间IGBT栅极箝位
•具有精确匹配的短传播延迟
•所有电源的UVLO阈值都很高
•3.3 V、5 V和15 V逻辑输入
•从输入到每个输出的5 kVrms电流隔离和输出通道之间的1.5 kVrms差分电压
•1200 V工作电压（根据VDE0884−11要求）
•高共模瞬态抗扰度
•外壳752AJ，用于改善输出通道之间的绝缘
•需要独特现场和控制变更要求的汽车和其他应用程序的新冠病毒前缀；AEC−Q100合格且具备PPAP能力
•该设备不含Pb−、无卤素/BFR，符合RoHS标准
CMT8602C-W
产品参数展示
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装

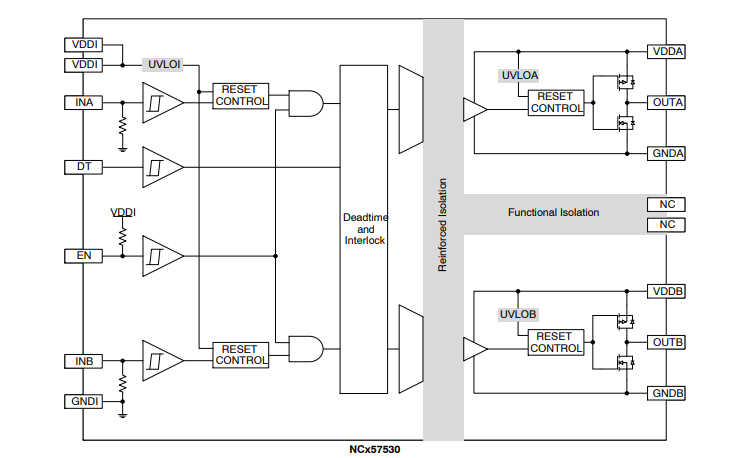

功能框图
功能框图
