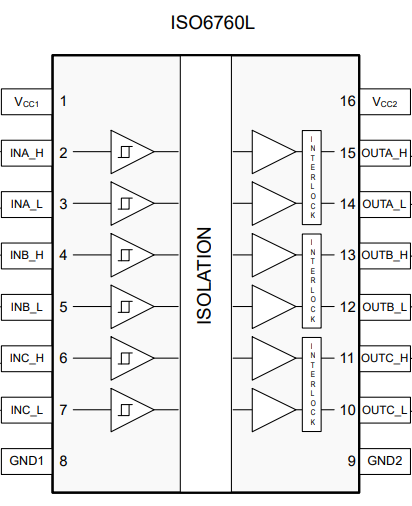

CMT8266W0完美替代ISO6760LNDWR，集成式互锁、50Mbps 六通道 (6/0) 数字隔离器-推荐产品-鼎联微电子(上海)有限公司具有集成互锁功能的 ISO6760
旨在支持相邻通道的相反极性
三组成对互锁通道
稳健可靠的隔离栅：
在 1500 V RMS 工作电压下具有超长的寿命
隔离等级高达 5000 V RMS
浪涌能力高达 10kV
CMTI 典型值为 ±130 kV/µs
宽电源电压范围：1.71V 到 1.89V 和 2.25V 到 5.5V
同相 (ISO6760L)和 反相 (ISO6760LN) 通道输出选项
50Mbps 数据速率
1.71V 至 5.5V 电平转换
宽温度范围：–40°C 至 125°C
1Mbps 时的每通道电流典型值为 1.4 mA
优异的电磁兼容性 (EMC)
系统级 ESD、EFT 和浪涌抗扰性
低辐射
宽体 SOIC (DW-16) 封装
安全相关认证：
DIN EN IEC 60747-17 (VDE 0884-17)
UL 1577 组件认证计划
IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1 认证
•安全相关认证
DIN VDE V 0884-11: 2017-01
符合 UL 1577 组件认证
CSA 认证，符合 IEC 60950-1, IEC 62368-1, IEC 61010-1 and IEC 60601-1 终端设备标准
符合 GB4943.1-2022 的 CQC 认证
符合 EN 60950-1, EN 62368-1 和 EN 61010-1 标准的 TUV 认证。
•增强电磁兼容性(EMC)
系统级 ESD、EFT、浪涌抗扰性
±8kV IEC 61000-4-2 跨隔离栅接触放电保护
低辐射
• 数据率：高达 150Mbps
• 宽电源电压范围：2.5 V 至 5.5 V
• 工作环境温度范围：-40°C to125°C
• 稳健可靠的隔离栅：
40 年以上的预期使用寿命
高达 5.7 kVRMS 隔离额定值
高达 8 kV 浪涌能力
± 250 kV/μs 典型 CMTI
• 默认输出低电平选项
•低功耗，1 Mbps 时每通道的电流典型值为 1.5 mA
•低传播延迟：典型值为 9 ns（由 5V 电源供电）
•互锁功能
•SOIC-16 封装 (宽体和窄体)
