CMT8602B-W替代ADuM1233BRWZ,精密半桥驱动隔离，0.1 A输出-推荐产品-鼎联微电子(上海)有限公司 CMT8602B-W替代ADuM1233BRWZ,精密半桥驱动隔离，0.1 A输出
ADuM1233BRWZ
产品参数展示
隔离高侧和低侧输出
相对于输入的高侧或低侧:±700 VPEAK
高侧/低侧差动:700 VPEAK
输出电流峰值
高频工作:最大5mhz
高共模暂态抗扰度:>75 kV/µs
高温操作:105℃
宽机身，16导联SOIC
安全和监管批准
UL认可
2500v有效值1分钟，符合UL 1577标准
VDE合格证书
DIN V VDE V 0884-10 (vde v 0884-10): 2006-12
VIORM = 560v峰值
CMT8602B-W
产品参数展示
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装

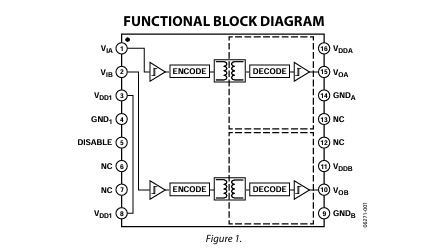

功能框图
功能框图
