CMT8602B-W替代ADuM4136BRWZ,单/双电源，高压隔离IGBT栅极驱动器-推荐产品-鼎联微电子(上海)有限公司 CMT8602B-W替代ADuM4136BRWZ,单/双电源，高压隔离IGBT栅极驱动器
ADuM4136BRWZ
产品参数展示
4 A峰值驱动输出能力
输出功率器件电阻：＜1Ω
去饱和保护
隔离故障输出
故障时软关闭
隔离故障和就绪功能
低传播延迟：典型为55 ns
最小脉冲宽度：50 ns
工作温度范围：−40°C至+125°C
输出电压范围为35 V
输入电压范围从2.5 V到6 V
输出和输入欠压锁定（UVLO）
爬电距离：最小7.8 mm
100 kV/μs最小共模瞬态抗扰度（CMTI）
600 V rms或1092 V dc工作电压的20年使用寿命
安全和监管审批（待定）
根据UL 1577，5 kV交流1分钟
CSA部件验收通知5A
DIN V VDE V 0884-10（VDE V 08.84-10）：2006-12
VIORM=849 V峰值（基本）
CMT8602B-W
产品参数展示
通用：双路低侧、双路高侧或半桥驱动器
宽温度范围:-40℃~ 125℃
4A 峰值拉电流、6A 峰值灌电流输出
VCCI工作范围3V至5.5V，可连接数字和模拟控制器
CMTI大于150kv /us
隔离层寿命> 40年
TLL和CMOS兼容输入
高达30V VDD输出驱动电源
- 9V和13V VDD UVLO选项
开关参数:
典型的传播延迟为40ns
最小脉冲宽度为25ns
最大延迟匹配5ns
最大脉冲宽度失真为9ns
可编程重叠和死区时间
抑制输入脉冲和噪声瞬态< 25ns
快速禁用电源顺序
安全认证:
8000-VPK增强隔离符合DIN V VDE V 0884- 11:17 -01
5700-VRMS按照UL 1577隔离1分钟
CSA符合IEC 60950-1和IEC 62368-1, IEC 61010-1和IEC 60601-1终端设备标准认证
GB4943.1-2011 CQC认证(计划)
适用于SOW14 / SOW16 / SOP16封装

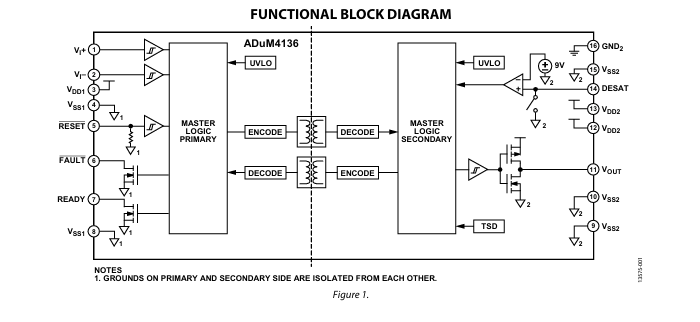

功能框图
功能框图
